Modélisation
Fenêtre de mur : outil « Fenêtre » (Window) onglet « Architecture-Création »
Création de fenêtre intérieure et extérieure via le même outil.
Avantage : la fenêtre créée automatiquement une ouverture dans le mur hôte
Inconvénient : si le mur hôte est supprimé, la fenêtre le sera aussi
Attention, lorsque les murs sont modélisés en couches séparées, utiliser l’outil « attacher » la géométrie permet de respecter l’ouverture de la fenêtre.
Classification BIMQ
Pas utilisé pour ce type d’élément constructif.
Pour des ouvertures différentes de l’ouverture de la fenêtre l’outil modification du profil de mur pourra être utilisé.
Fenêtre de toit type skydeck ou velux : outil « Fenêtre » (Window) onglet « Architecture-Création »
Même principe que la fenêtre positionnée sur un mur hôte
Avantage : suit la pente de la toiture et créé automatiquement une ouverture dans la toiture.
Inconvénient : si la toiture est supprimée, la fenêtre le sera aussi.
On privilégiera un objet par face pour éviter les problèmes avec les toitures modélisées soit en sol soit en toiture.
Classification BIMQ
Pas utilisé pour ce type d’élément constructif.
Fenêtre de mur rideau : outil « mur rideau » (Curtain wall) onglet « Architecture-Création »
Avantage : quantitatif dans une nomenclature de fenêtre, si le mur est masqué la fenêtre reste visible Inconvénient : Nécessite une famille de fenêtre par panneau, dépendant du mur rideau, le mur rideau et la fenêtre doivent être dans le même projet.
Classification BIMQ
Pas utilisé pour ce type d’élément constructif.
Accessoires de fenêtre Pare soleil, Store et Tablette de fenêtre, poignée famille imbriquée
L’objet est intégré dans la famille de fenêtre en tant que famille imbriquée. Le sous-composant peut être une famille partagée ou non suivant le quantitatif souhaité. On utilisera généralement la catégorie « équipement spécialisé » pour les sous-composants.

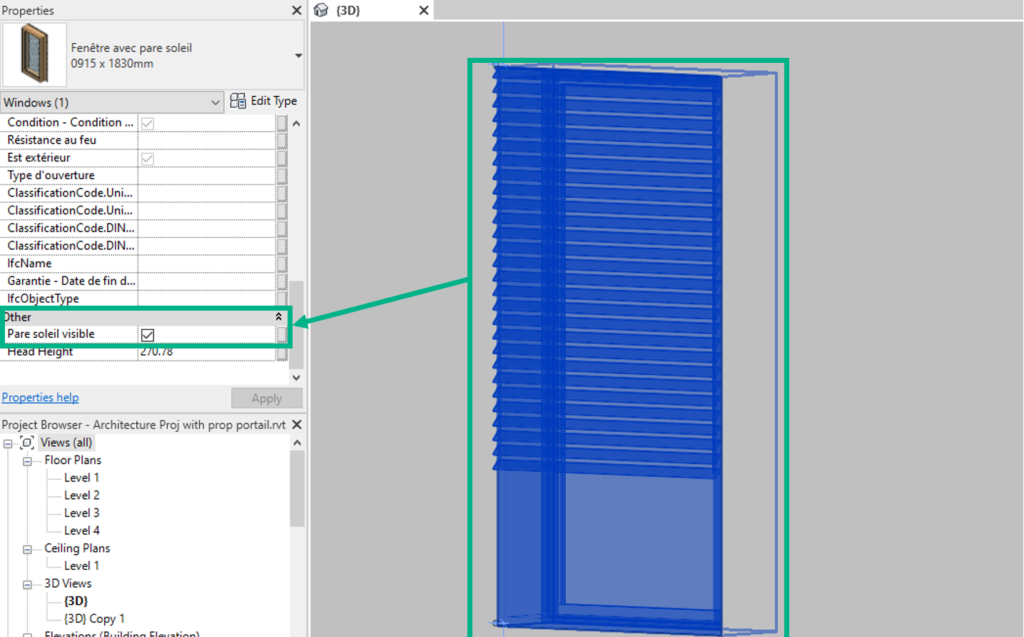

Les paramètres de visibilité de ces sous-composants et le dimensionnement de l’objet final sont uniques à la famille et modifiable par l’utilisateur.
Avantage : quantitatifs des équipements (pour une famille partagée uniquement)
Inconvénients : nécessite une famille de fenêtre paramétrique imbriquée. Le pare soleil est lié à la fenêtre si la fenêtre est supprimée les sous-composants le seront aussi. En alternative on pourra placer les sous-composants manuellement si la fenêtre n’est pas paramétrique.
Classification BIMQ
Pas utilisé pour ce type d’élément constructif.
Outil « Toiture-Verrière » (Sloped glazing) onglet « Architecture-Création »
Même principe qu’un mur rideau mais sur le plan horizontal
Avantage : grande flexibilité du paramétrage des meneaux et des panneaux.
Inconvénient : Mapping nécessaire IFCExportAs= Window pour le mur, les meneaux et les panneaux.
Classification BIMQ
Pas utilisé pour ce type d’élément constructif.
