Modélisation
.1 Dalle sur sol porteuse (radier de fondation)
.1a Outil « Dalle de fondation » (Foundation slab) onglet « structure »
- Il s’agit d’une fondation qui peut être composé d’une ou plusieurs couches (1 seule porteuse).
- Il est recommandé de modélisé les complexes de chape / finition dans un sol séparée
- Il est par contre possible d’utiliser la flèche de pente.
- A noter que si cet outil est utilisé, la dalle sera masquée avec la catégorie « fondation »
Classification BIMQ (avec plugin uniquement) : sélectionner la valeur préencodée « Radier » en vue d’obtenir les propriétés requises dans le plugin de gestion des propriétés

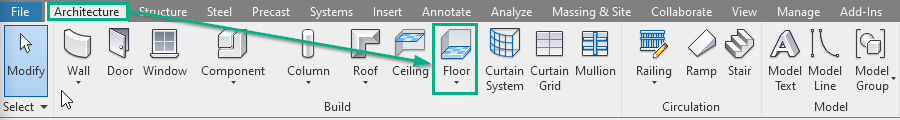

.1b Variante : outil « Sol » (Floor) onglet « architecture » ou « structure »
- Avantage : il est possible de gérer les pentes par ligne de rupture ou par point, en complément de la flèche de pente
- Inconvénient : si cet outil est utilisé, la dalle sera masquée lorsque l’on éteint la catégorie « sol »
Classification BIMQ (avec plugin uniquement) : sélectionner la valeur pré-encodée « Dalle » en vue d’obtenir les propriétés requises dans le plugin de gestion des propriétés
.2 Dalle sur sol non porteuse (Terre-plein) / chape et finition
Outil « Sol » (Floor) onglet « architecture » ou « structure »
- Outil à utiliser pour les dalles sur terre-plein non porteuses ainsi que pour les chapes et couches de finition des dalles sur terrain, sauf pour les faux-plancher
Classification BIMQ (avec plugin uniquement) : sélectionner la valeur pré-encodée « Dalle » en vue d’obtenir les propriétés requises dans le plugin de gestion des propriétés
.3 Pieds de gel/bêche périphérique :
.3a Outil « Bord de dalle » (Floor:Slab Edge) onglet « structure »
- Le bord de dalle suit la géométrie du radier, la géométrie est définie par un profil 2D au choix.
- Inconvénient : 1 seul matériau
- Aucun mapping n’a été intégré à ce jour dans les fichiers de configuration pour la catégorie Bord de dalle
.3b Variante : outil « Mur » (Wall) onglet structure + « profil en relief » (wall sweep)
- Permet de gérer plusieurs couches pour la partie verticale du pied de gel
- le profil en applique permet d’ajouter une forme quelconque de raccord entre la dalle et le pied de gel
- Inconvénient : 2 éléments à dessiner, non lié automatiquement à la forme du radier
- Aucun mapping n’a été intégré à ce jour dans les fichiers de configuration pour la catégorie « profil en relief »
