Généralités

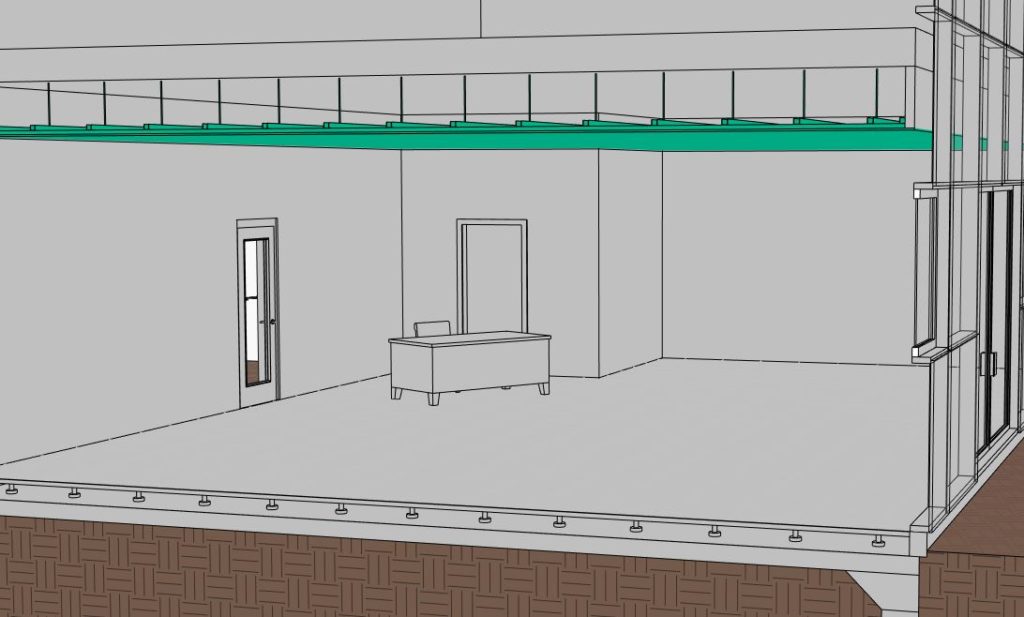

Un plafond suspendu ou faux-plafond, permet de cacher les éléments techniques et/ou structurels qui passent au dessus du plafond. Dans le cas d’un plafond démontable, il est possible d’ouvrir facilement des dalles du plafond en vue de l’adaptation des techniques en fonction de l’évolution des besoins des locaux.
Le plafond suspendu est généralement constitué de :
- suspentes réglables fixées à la structure
- une structure métallique, suivant les cas
- des panneaux amovibles ou une finition continue (plaque de plâtre enduite par exemple…)
Autres fiches pour planchers, dalles et plafonds : dalle sur sol (porteuse ou non), dalle, plancher technique
Classe et type IFC
| Objet | IFC2x3 TC1 Classe.TYPE-PREDEFINI | IFC4 ADD2 TC1 Classe.TYPE-PREDEFINI |
|---|---|---|
| IfcCovering – IfcCoveringTypeEnum | IfcCovering – IfcCoveringTypeEnum | |
| Faux-plafond | IfcCovering.CEILING | IfcCovering.CEILING |
| Plafond suspendu | IfcCovering.CEILING | IfcCovering.CEILING |
| Retombée de faux-plafond | IfcCovering.CEILING | IfcCovering.CEILING |
| Plafond technique | IfcCovering.CEILING | IfcCovering.CEILING |
| Lattage (une couche) | IfcCovering.CLADDING | IfcCovering.CLADDING |
Lors de l’export d’un plafond suspendu, il est possible d’exporter l’ensemble comme un tout avec ses composants (couches, profils…) et les composants sont des sous-entités du plafond global. Il est également possible de décomposer le plafond à l’export et à ce moment, chaque sous-composant est un élément IFC à part entière. Les sous-composants d’un plafond suspendus sont :
- Plafond suspendu global : IfcCovering – CEILING
- Panneaux de plafond : IfcCovering – CEILING
- Sous-construction : IfcMember (élément de charpente)
- Suspentes : IfcColumn (colonne) ou IfcMember (élément de charpente)
Niveau GID (Géométrie – Information – Documentation)
| NIVEAU DE GEOMETRIE |
|---|
| Element | GID 1xx | GID 2xx | GID 3xx | GID 4xx | GID 5xx |
|---|---|---|---|---|---|
| Volume englobant | X | ||||
| Dimensions générales, Longueur | X | X | X | X | X |
| Dimensions générales, Largeur | X | X | X | X | X |
| Dimensions générales, epaisseur globale | X | X | X | X | X |
| Dimensions générales, epaisseur de chaque couche | X | X | X | X | |
| Eléments de structure du plafond : longueur/largeur/hauteur | X | X | |||
| Dessin du profil des éléments de structure (ex. en I, en T…) | X | X | |||
| Modélisations spécifiques | -* | -* | -* | ||
| Réservations, réservations pour techniques spéciales | X | X | X | X |
| NIVEAU D’INFORMATION |
|---|
| Propriété | GID x1x | GID x2x | GID x3x | GID x4x | GID x5x | IFC2x3 TC1 | IFC4 ADD2 TC1 |
|---|---|---|---|---|---|---|---|
| Nom de l’objet | X | X | X | X | X | IfcRoot : Name | IfcRoot : Name |
| Identifiant numérique de l’objet | -* | -* | X | IfcElement : Tag | IfcElement : Tag | ||
| Classification | X | X | X | X | X | IfcClassification | IfcClassification |
| Type | X | X | X | X | IfcCoveringTypeEnum | IfcCoveringTypeEnum | |
| Statut | X | X | X | X | X | **ePset_CoveringCommon : Status | Pset_CoveringCommon : Status |
| Matériau de chaque couche constitutive | X | X | X | X | IfcMaterialLayer : IfcMaterial | IfcMaterialLayer : IfcMaterial | |
| Matériau des profilés | X | X | IfcMaterialProfile: IfcMaterial | IfcMaterialProfile: IfcMaterial | |||
| Transmission thermique | X | X | X | Pset_ CoveringCommon: ThermalTransmittance | Pset_ CoveringCommon: ThermalTransmittance | ||
| Isolation acoustique | X | X | X | Pset_CoveringCommon: AcousticRating | Pset_CoveringCommon: AcousticRating | ||
| Résistance au feu | X | X | X | X | X | Pset_ CoveringCommon: FireRating | Pset_ CoveringCommon: FireRating |
| Intérieur / extérieur | X | X | X | X | X | **ePset_ CoveringCommon: IsExternal | Pset_ CoveringCommon: IsExternal |
| Garantie, date de fin de garantie | X | X | **ePset_Warranty: WarrantyEndDate | Pset_Warranty: WarrantyEndDate | |||
| Condition, date de l’évaluation | X | **ePset_Condition: AssessmentDate | Pset_Condition: AssessmentDate | ||||
| Condition, condition évaluée | X | **ePset_Condition: AssessmentCondition | Pset_Condition: AssessmentCondition |
| NIVEAU DE DOCUMENTATION |
|---|
| Type document | GID xx1 | GID xx2 | GID xx3 | GID xx4 | GID xx5P |
|---|---|---|---|---|---|
| Plan, principe constructif | x | ||||
| Plan, prédimensionnement | x | ||||
| Photos / image représentative, du type de plancher souhaité | -* | -* | -* | -** | -** |
| Note descriptive, prescriptions (y compris fixe ou démontable) | x | x | x | x | |
| Fiche techniques divers | x | x |
Classification
| Classification | Numéro – Descriptif |
|---|---|
| Uniformat II 2010 | B3080.10 – Exterior Ceiling C1070 – Suspended Ceiling Construction C2050 – Ceiling Finishing |
| DIN276 | KG 354 – Deckenbekleidungen KG 364 – Dachbekleidungen |
si un faux plafond est constitué de cassette métallique, il pourrait être exporté en IfcPlate
